卫生级蝶阀

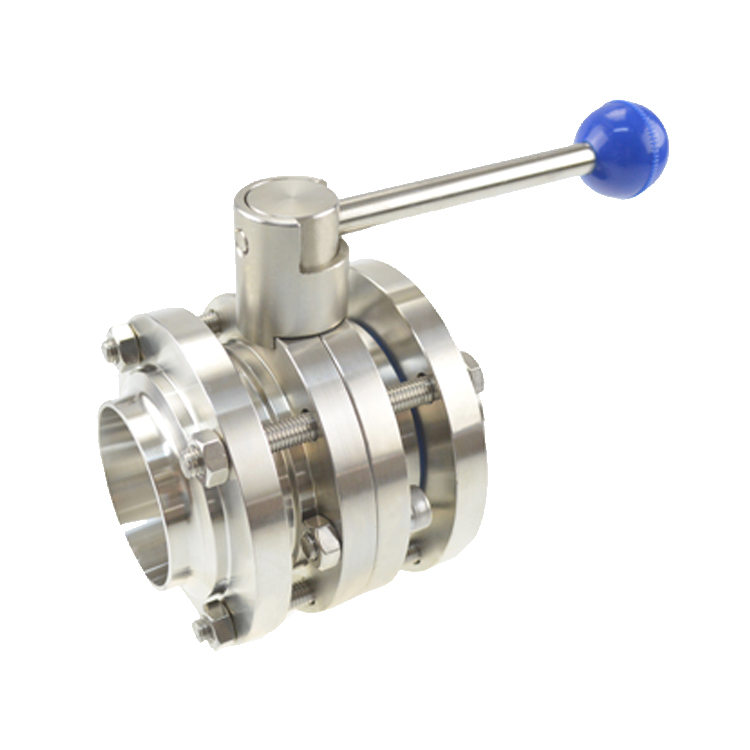

三片式焊接蝶阀

三片式焊接蝶阀

  • 技术参数

材质
304,316
规格
DN10~DN200
表面粗糙Ra≤0.8μm
工作温度
-10℃to+120℃(EPDM)
密封材质
硅胶/三元乙丙橡胶/氟橡胶/丁腈
适用介质水,油,其他

卫生级不锈钢蝶阀,三段式食品级蝶阀,手动对焊式

蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,

围绕阀轴旋转来达到开启与关闭的一种阀。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。

产品严格按行业标准制造,可替代进口。满足GMP/FDA要求的流体管道及生物制药工程系统。

产品广泛应用于乳品、食品、啤酒、饮料、果汁、制药、化妆品及精细化工等众领域。

结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。

优点

1、启闭方便快速、省力、流体阻力小,可以经常操作。

2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。

3、可以运送泥浆,在管道口积存液体 少。

4、低压下,可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大,流体阻力较小。

7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。
